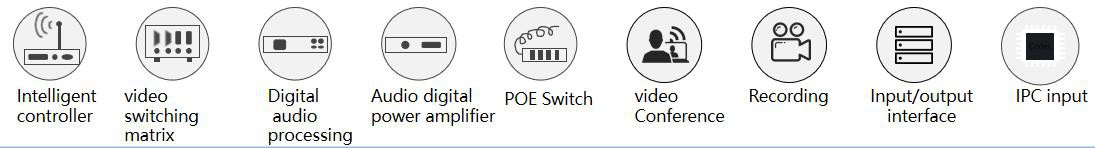

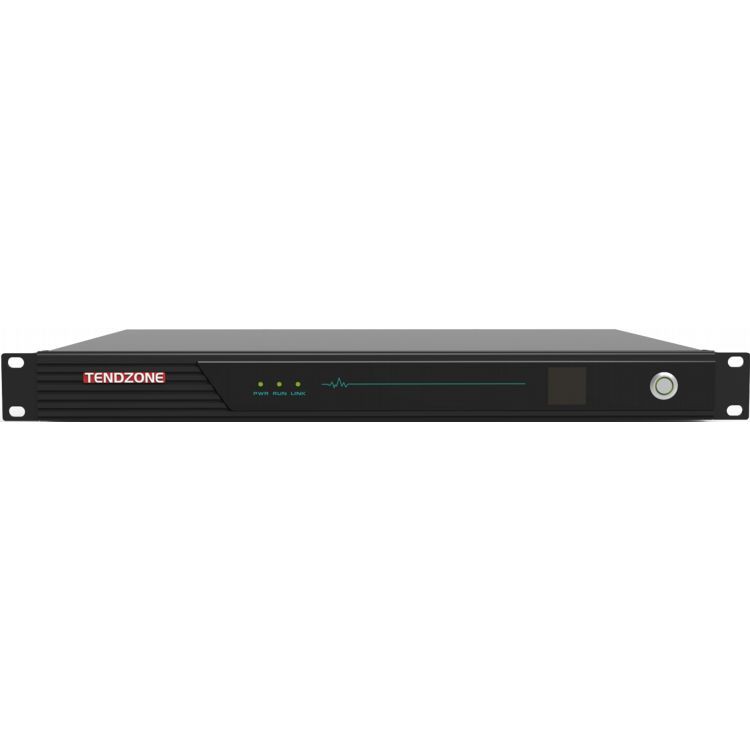

Ενσωματωμένος επεξεργαστής εννέα σε ένα

σχέδιο

ορειβάτης-1008

Ασφαλές και σταθερό

Υιοθετώντας αρχιτεκτονική συστήματος βιομηχανικής ποιότητας, που αναπτύχθηκε με βάση το σύστημα LINUX, χωρίς ιούς

Διεπαφή δεδομένων

2 USB Type-A, 1 USB Type-B

Κάμερα δικτύου

12 κάμερες τοπικού δικτύου, 4 προώθηση δικτύου

Κωδικοποιητής βίντεο

Υποστηρίζει κωδικοποίηση και αποκωδικοποίηση βίντεο έως και 4K60. Υποστηρίζει έως και 4 κανάλια κωδικοποίησης 1080P60 και έως 4 κανάλια αποκωδικοποίησης 1080P@60. ή 8 κανάλια κωδικοποίησης 1080P@30 και 8 κανάλια αποκωδικοποίησης 1080P@30.

Πρωτόκολλο ήχου και εικόνας

Ο ήχος υποστηρίζει G.711, G.722, G722.1, G722.1C, AAC και υποστηρίζει αποκωδικοποίηση ροών κωδικών ήχου

Το βίντεο υποστηρίζει H.264HP , MP, BP, H265MP

Οθόνη τερματικού

Ενσωματωμένη λειτουργία διαχωρισμού βίντεο, η οποία μπορεί να πραγματοποιήσει σύνθεση μονής οθόνης/εικόνα-σε-εικόνα/εικόνα-έξω-εικόνα, επικάλυψη υποτίτλων, επικάλυψη ονόματος τερματικού και εμφάνιση λογότυπου σταθμού σε μονό, διπλό, τρία, τέσσερα, πέντε, έξι, επτά, οκτώ, εννέα, δέκα, δεκατρείς και δεκαέξι διαχωρισμένες οθόνες

Πίνακας Ελέγχου

Υποστηρίζει μια ποικιλία πινάκων ελέγχου, προαιρετική ενσύρματη οθόνη αφής Android 10,{{1} ιντσών ( τυπική χωρίς βάση τοίχου, χωρίς υποστήριξη POE ) , 10.1-οθόνη αφής επιτραπέζιου υπολογιστή PoE δικτύου, 10.{{5. }}δικτύου ιντσών PoE επιτοίχια οθόνη αφής (στάνταρ με επίτοιχο κάτω πλαίσιο)

Ποσοστό κωδικοποιητή

Μέγιστο 16 κανάλια κωδικοποιητή 1080P, 512Kbps~16Mbps ανά κανάλι

Είσοδος ήχου

8-Είσοδος τερματικού Phoenix way (υποστηρίζει είσοδο MIC phantom power 48V ή γραμμική είσοδο γραμμής) , είσοδος ήχου ενσωματωμένο HDMI 4-

Έξοδος ήχου

4-out line out έξοδος ήχου (ή 2 ζεύγη στερεοφωνικής εξόδου τερματικού L/R Phoenix), 2-έξοδος ψηφιακού ενισχυτή way 100W@8 ohm (ή 2-way 150W@4 ohm digital Έξοδος ενισχυτή) , 2-way HDMI ενσωματωμένη έξοδος ήχου ; υποστήριξη ρύθμισης έντασης ήχου, ο ήχος υποστηρίζει συγχρονισμό και μίξη

Είσοδος βίντεο

4 διεπαφές εισόδου HDMI, 16 είσοδοι κάμερας δικτύου IP. Το HDMI IN1 και το HDMI IN3 υποστηρίζουν είσοδο με μέγιστη ανάλυση 4K30 και υποστηρίζουν είσοδο HDMI IN2 και HDMI IN4 με μέγιστη ανάλυση 1920*1080@60.

Έξοδος βίντεο

2 διεπαφές εξόδου HDMI, HDMI OUT1 και HDMI OUT2 υποστηρίζουν μέγιστη ανάλυση 4K30 εξόδου.

Επεξεργασία ήχου

Υποστηρίζει αυτόματη ακύρωση ηχούς (AEC), αυτόματο έλεγχο απολαβής (AGC), αυτόματη ακύρωση/καταστολή θορύβου (ANC /ANS), αυτόματη ακύρωση ανάδρασης (AFC), μήτρα μίξης (AM), αντιστάθμιση απώλειας πακέτων (PLC)

Επεξεργασία βίντεο

Υποστηρίζει προσαρμογή ανάλυσης βίντεο, εναλλαγή, κατανομή, διαχωρισμό οθόνης, προβολή επικάλυψης υποτίτλων με κύλιση, επικάλυψη ονόματος τερματικού, εμφάνιση λογότυπου σταθμού και ρύθμιση παραμέτρων εικόνας. Υπότιτλος και επικάλυψη ονόματος τερματικού υποστηρίζουν αυθαίρετη προσαρμογή θέσης. Το λογότυπο του σταθμού υποστηρίζει την επάνω αριστερή, επάνω δεξιά, κάτω αριστερή και κάτω δεξιά ρύθμιση θέσης και υποστηρίζει τη ρύθμιση της οθόνης διαφάνειας.

Πρωτόκολλο Επικοινωνίας

SIP, BFCP διπλής ροής , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

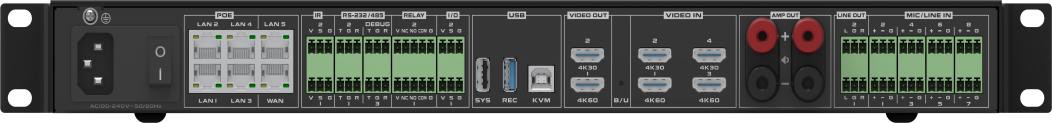

Διεπαφή δικτύου

1 θύρα WAN, 5 θύρες LAN. ή ορίστε 6 θύρες δικτύου να είναι πλήρως συνδεδεμένες. 4 από τις θύρες δικτύου υποστηρίζουν τροφοδοτικό PoE.

Σημείωση: Εάν χρειάζεται να συνδεθείτε σε διακόπτη PoE τρίτου κατασκευαστή, σας συνιστούμε να χρησιμοποιήσετε μια θύρα δικτύου που δεν υποστηρίζει PoE για να συνδεθείτε στο διακόπτη PoE του άλλου μέρους, ώστε να διασφαλίσετε ότι μία από τις θύρες δικτύου δεν παρέχει εξωτερική τροφοδοσία PoE . Προσπαθήστε να μην συνδέεστε απευθείας μεταξύ τους χρησιμοποιώντας διεπαφές PoE.

Λειτουργία ανάμειξης

Υποστηρίζει τοπικό ήχο, ενσωματωμένο ήχο HDMI και ροές πρόσβασης δικτύου απομακρυσμένου ήχου RTSP που εισέρχονται στο μίκτη και μπορεί να επιλέξει δυναμικά τη μίξη

Κεντρικός Έλεγχος

Κεντρικός έλεγχος με ένα πάτημα: σύστημα μεταγωγής, ρύθμιση της έντασης ήχου εξόδου, εναλλαγή πηγής σήματος, έλεγχος κάμερας, έλεγχος εγγραφής και μετάδοσης, τηλεχειρισμός, έλεγχος περιβάλλοντος κ.λπ.

Διεπαφή περιβαλλοντικού ελέγχου

3-way RS-232/485 interface, 1*RS232/RS485 DEBUG , 2-way RELAY, 2-way I/O, 2-way infrared IR

Τηλεδιάσκεψη

Υποστήριξη κλήσεων τηλεδιάσκεψης H.323 από σημείο σε σημείο και βοηθητική αποστολή ροής.

Υποστήριξη κλήσεων τηλεδιάσκεψης SIP από σημείο σε σημείο και βοηθητική αποστολή ροής.

Ένα μεμονωμένο μηχάνημα υποστηρίζει έως 6-διασκέψεις μερών (μέσω πρωτοκόλλου SIP/H.323), υποστηρίζει τη δημιουργία πολλαπλών προτύπων συνεδρίων, υποστηρίζει προγραμματισμένες διασκέψεις και συγκαλεί αυτόματα συνέδρια σύμφωνα με την προγραμματισμένη ώρα. Μπορείτε να προσκαλέσετε νέα τερματικά να συμμετάσχουν στη διάσκεψη κατά τη διάρκεια της διάσκεψης ή να αποβάλετε ένα τερματικό από τη διάσκεψη. Μπορείτε να πραγματοποιήσετε σίγαση/κατάργηση σίγασης οποιουδήποτε χώρου ή να απενεργοποιήσετε/απενεργοποιήσετε όλους τους χώρους με ένα κλικ.

Όταν χρησιμοποιείτε το πρωτόκολλο H.323, υποστηρίζεται η εγγραφή GK και οι κλήσεις μπορούν να πραγματοποιηθούν μέσω σύντομων αριθμών.

Όταν χρησιμοποιείτε το πρωτόκολλο SIP, υποστηρίζεται η εγγραφή SIP και οι κλήσεις μπορούν να πραγματοποιηθούν μέσω σύντομων αριθμών.

Κατά τη διάρκεια της βιντεοδιάσκεψης, υποστηρίζει κρυπτογραφημένη μετάδοση ήχου και βίντεο, κρυπτογράφηση κλήσεων από σημείο σε σημείο και κρυπτογράφηση κλήσεων βιντεοδιάσκεψης πολλαπλών μερών για να αποτρέψει την υποκλοπή του ήχου και του βίντεο κατά τη διάρκεια ολόκληρης της διάσκεψης.

Ροή ώθησης

Υποστηρίξτε τη ροή σε τουλάχιστον 8 διαφορετικές πλατφόρμες ζωντανής ροής ταυτόχρονα

Ζωντανή ροή

Υποστηρίζει έως και 10-πολλαπλή εκπομπή καναλιών, ζωντανή μετάδοση και κατ' απαίτηση

Λειτουργία εγγραφής

Υποστηρίζει τη χρήση ως τερματικό και πελάτη διανομής εγγραφής και μετάδοσης, με έως και 4 τοπικές ροές εγγραφής (ή εγγραφή 1 4K εικόνας ), η μορφή αρχείου εγγραφής και μετάδοσης είναι MP4, υποστηρίζει αυτόματη αντιγραφή μονάδων flash USB, αναγκαστική αναβάθμιση του συστήματος μονάδας flash USB και επαναφορά της αρχικής διαμόρφωσης, υποστηρίζει διαχείριση περιεχομένου αρχείου εγγραφής (λήψη/εξαγωγή/επεξεργασία/διαγραφή)

Κατανεμημένα Συστήματα

Μπορεί να χρησιμοποιηθεί ως μηχάνημα διεπαφής εισόδου και εξόδου ενός κατανεμημένου συστήματος και υποστηρίζει πρόσβαση σε ένα κατανεμημένο σύστημα για την κάλυψη των αναγκών διαφόρων πελατών (όπως πελάτης Android, πελάτης IOS, πελάτης Hongmeng, πελάτης WINDOWS, πελάτης Kylin κ.λπ. ) για οπτικό έλεγχο και κατανεμημένη προβολή στην οθόνη. υποστηρίζει αντιστοίχιση με κατανεμημένα συστήματα ελέγχου πολυμέσων, υποστηρίζει τον έλεγχο της συσκευής μέσω οπτικής προεπισκόπησης εικόνας, υποστηρίζει τη χρήση ως τερματικό κατανεμημένου κόμβου και πραγματοποιεί διασύνδεση μεταξύ συσκευών

Υποστήριξη κατανεμημένου συστήματος

Όταν χρησιμοποιείται με ένα κατανεμημένο σύστημα, ο υπερσυγκλίνων κόμβος νέφους υποστηρίζει την επέκταση των καναλιών εισόδου και εξόδου ήχου, βίντεο και ελέγχου σε συνδυασμό με τη μηχανή διασύνδεσης εισόδου και τη μηχανή διασύνδεσης εξόδου. Η εικόνα εισόδου της διασύνδεσης HDMI του υπερσυγκλινόμενου κόμβου νέφους μπορεί να εξαχθεί απευθείας στη μηχανή διεπαφής εξόδου μέσω του δικτύου για έξοδο ματίσματος μεγάλης οθόνης. Η εικόνα του μηχανήματος της διεπαφής εισόδου μπορεί επίσης να μεταδοθεί απευθείας στη διεπαφή HDMI του υπερσυγκλινόμενου κόμβου νέφους μέσω μετάδοσης δικτύου. Κάθε διεπαφή εξόδου HDMI υποστηρίζει πολλαπλούς συνδυασμούς οθόνης (δηλαδή, λειτουργία διαχωρισμού οθόνης).

Εσωτερικός σκληρός δίσκος

Τυπικός σκληρός δίσκος 2 TB 3.5-ιντσών ποιότητας παρακολούθησης, μπορεί να επεκταθεί σε φορητό σκληρό δίσκο 12 TB μέσω USB

Δικτυακή Επικοινωνία

Υποστήριξη 4 -μίξης και αναπαραγωγής ήχου καναλιών, υποστήριξη ύπνου και αφύπνισης δικτύου, διακόπτης συστήματος με ένα πάτημα

Λειτουργία συντήρησης

Υποστηρίζει διαχείριση διασύνδεσης Ιστού, παρέχει γρήγορη διαμόρφωση των θυρών της συσκευής, υποστηρίζει τροποποίηση κωδικού πρόσβασης θύρας Ιστού, τροποποίηση διεύθυνσης IP, επαναφορά εργοστασιακών ρυθμίσεων, αναβάθμιση λογισμικού, ενδεικτική λυχνία, εκμάθηση υπερύθρων, διαχείριση αρχείων καταγραφής, εντοπισμός σφαλμάτων σειριακής θύρας, απομακρυσμένος εντοπισμός σφαλμάτων Telnet, διαχείριση απομακρυσμένης λειτουργίας και συντήρησης

Εγκατάσταση

Τυπική εγκατάσταση ντουλαπιών τηλεπικοινωνιών 1 U, συνιστάται η εγκατάσταση του κοντά σε περιφερειακό εξοπλισμό για μείωση του φόρτου εργασίας καλωδίωσης

Μέγεθος συσκευής

Μέγεθος προϊόντος: πλάτος*ύψος*βάθος4 36.8 mm* 45 mm* 318 mm

Μέγεθος συσκευασίας: πλάτος*ύψος*βάθος 560 mm *135 mm *408 mm

Βάρος εξοπλισμού

Μεικτό βάρος 7,2 KG (συμπεριλαμβανομένων των υλικών συσκευασίας)

Τάση και ρεύμα εισόδου

AC100~240V/50~60Hz

Κατανάλωση ρεύματος συσκευής

Χωρίς έξοδο εξωτερικού ηχείου και τροφοδοτούμενη συσκευή POE : Τυπική κατανάλωση ενέργειας40W

Όταν είναι συνδεδεμένα δύο εξωτερικά ηχεία και μια εξωτερική συσκευή με τροφοδοσία POE : Κατανάλωση ενέργειας πλήρους φορτίου340 W

Θερμοκρασία λειτουργίας

0~45 βαθμός εργασίας

Υγρασία Υψόμετρο

10% έως 90%, υψόμετρο μικρότερο ή ίσο με 5000 μέτρα
