Επισκόπηση

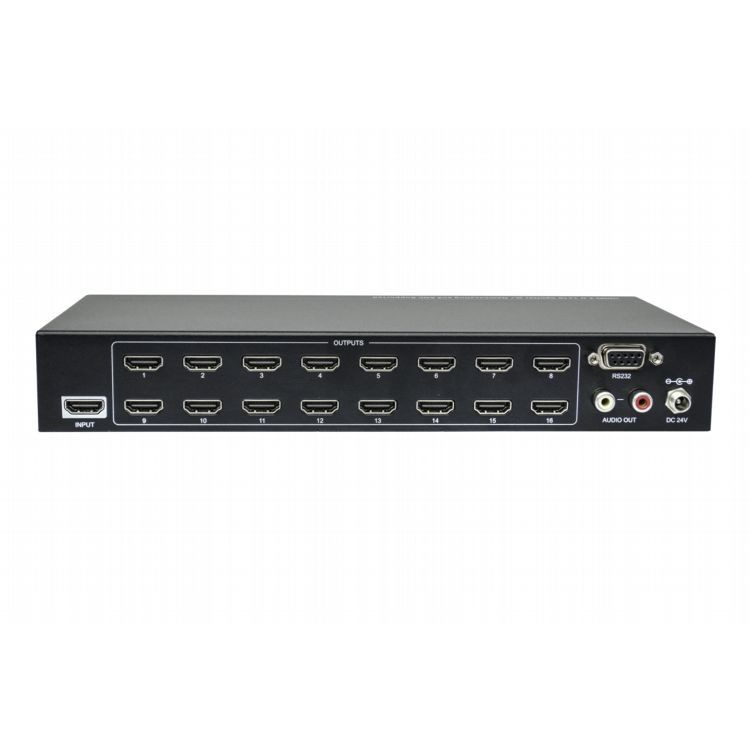

Το Tendzone SP116-HD460U είναι ένας διαχωριστής HDMI 1x16 για λύσεις A/V, ο οποίος μπορεί να διανείμει μία είσοδο HDMI σε δεκαέξι εξόδους HDMI. Ο διαχωριστής υποστηρίζει σήματα 4K έως 4K@60Hz 4:4:4, HDR 10, Dolby Vision και διαθέτει προηγμένη επιλογή διαχείρισης EDID χρησιμοποιώντας 4-ακροφητικό διακόπτη DIP στον μπροστινό πίνακα της μονάδας. Υποστηρίζει επίσης μείωση κλίμακας, ώστε μια είσοδος βίντεο 4K να μπορεί να μειωθεί αυτόματα σε έξοδο 1080p όταν συνδέετε μια οθόνη που υποστηρίζει μόνο ανάλυση έως 1080p. Παρέχεται στερεοφωνική αναλογική έξοδος ήχου L/R για απο-ενσωμάτωση ήχου από την είσοδο HDMI και ο διαχωριστής υποστηρίζει έλεγχο CEC και RS232.
Χαρακτηριστικά
- HDMI V2.0, 4K@60Hz 4:4:4 8bit, HDR 10, Dolby Vision.
- Συμβατό με HDCP 2.2.
- Συμβατό με καλώδιο HDMI AOC, παρέχει ισχύ έως και 5V100mA σε κάθε έξοδο.
- Αυτόματη μείωση κλίμακας 4K σε 1080p.
- Στερεοφωνική αναλογική έξοδος ήχου L/R για απο-ενσωμάτωση ήχου από είσοδο HDMI.
- Έξυπνη διαχείριση EDID και διαχείριση HDCP.
- Έλεγχος CEC και RS232.
Δημοφιλείς Ετικέτες: 16ch 4k60 4:4:4 hdr διανομέας hdmi, Κίνα 16ch 4k60 4:4:4 hdr διανομέας hdmi κατασκευαστές, προμηθευτές, εργοστάσιο
ΠΡΟΔΙΑΓΡΑΦΕΣ
|
Βίντεο |
|
|
Εισαγωγή |
(1) HDMI |
|
Σύνδεσμος εισόδου |
(1) Γυναικείο HDMI τύπου Α |
|
Εισαγωγή ανάλυσης βίντεο |
Έως 4K@60Hz 4:4:4 8bit, HDR10, Dolby Vision |
|
Παραγωγή |
(16) HDMI |
|
Σύνδεσμος εξόδου |
(16) Γυναικείο HDMI τύπου Α |
|
Ανάλυση βίντεο εξόδου |
Έως 4K@60Hz 4:4:4 8bit, HDR10, Dolby Vision, υποστηρίζει μείωση κλίμακας από 4K έως 1080p. |
|
Έξοδος HDMI |
Υποστηρίζει ισχύ έως 5V100mA για καλώδιο AOC. |
|
HDMI Πρότυπο |
V2.0 |
|
Έκδοση HDCP |
2.2 |
|
Σήμα ήχου HDMI |
Ήχος LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ και DTS-HD® Master Audio™ pass-through. |
|
Αναλογική έξοδος ήχου |
|
|
Παραγωγή |
(1) AUDIO |
|
Σύνδεσμος εξόδου |
(1) RCA (L R) |
|
Απόκριση συχνότητας |
20Hz~20kHz, ±1dB |
|
Μέγιστο επίπεδο εξόδου |
2.0Vrms ± 0.5dB. 2V=16dB κεφαλής πάνω από-10dBV (316mV) σήμα επιπέδου γραμμής καταναλωτή |
|
THD N |
< 0.05%, 20Hz~20kHz bandwidth, 1kHz sine at 0dBFS level (or max level) |
|
ΣΝΡ |
>Εύρος ζώνης 80dB, 20Hz~20kHz |
|
Απομόνωση crosstalk |
< -80dB, 10kHz sine at 0dBFS level (or max level before clipping) |
|
Απόκλιση επιπέδου LR |
< 0.05dB, 1kHz sine at 0dBFS level (or max level before clipping) |
|
Δυνατότητα φορτίου εξόδου |
1Kohm και άνω (υποστηρίζει 10x παράλληλα φορτία 10Kohm) |
|
Επίπεδο θορύβου |
%7β%7β0%7δ}dB |
|
Ελεγχος |
|
|
Θύρα ελέγχου |
(1) Διακόπτης EDID, (1) FW, (1) RS232 |
|
Σύνδεσμος ελέγχου |
(1) 4- πιν DIP διακόπτης, (1) Micro-USB, (1) θηλυκό DB9 |
|
Γενικός |
|
|
Εύρος ζώνης |
18 Gbps |
|
Θερμοκρασία λειτουργίας |
-5 βαθμός ~ +55 βαθμός |
|
Θερμοκρασία αποθήκευσης |
-25 βαθμός ~ +70 βαθμός |
|
Σχετική Υγρασία |
10%-90% |
|
Εξωτερικό Τροφοδοτικό |
Είσοδος: AC 100~240V, 50/60Hz; Έξοδος: 24V DC 1,25A |
|
Κατανάλωση ρεύματος |
26W (Μέγ.) |
|
Διάσταση (Π*Υ*Δ) |
268 χιλιοστά x 40 χιλιοστά x 125 χιλιοστά |
|
Καθαρό Βάρος |
1,14 KG |
